Two grid power

兩網電力設備

S22-M 全密封油浸式電力變壓器

產品概述:

S22-M全密封油浸式電力變壓器適用于交流50Hz、 額定工作電壓10kV及以下的電力系統中,作為石油、冶金、化工、 紡織、輕工等企業及粉塵較大場所的配電變壓器。 產品符合標準:GB1094.1-5。

產品型號說明

三相
性能水平代號
全密封
額定容量 (kVA)
電壓等級 (kV)
能效等級


結構特征

● 鐵芯
鐵芯選用高導磁晶粒取向冷軋硅鋼片。鐵芯為心式鐵芯,全斜接縫疊積式鐵芯,其鐵芯柱為多級階梯的圓截面,鐵軛與鐵芯為等截面。
● 繞組
繞組采用瓦楞油道,不浸漆工藝,緊縮帶綁扎。繞組均為同心式線圈,高壓繞組具有對應分接電壓要求的抽頭,引至分接開關上,開關安裝在箱蓋上,且需切斷電源后方可變換分接電壓。
● 安全保護裝置
30~2000kVA變壓器裝有壓力釋放閥;
根據用戶需求可安裝具有報警和跳閘端子的氣體繼電器;
● 油溫測量裝置
變壓器均裝有玻璃溫度計的管座,管座設在油箱頂部,伸入油內120±10mm;
1000~2000kVA變壓器裝有戶外式信號溫度計;
● 變壓器油箱
變壓器油箱由波紋壁構成,表面采用粉塵噴涂、漆膜牢固。波紋散熱片不但具有冷卻功能,而且具有“呼吸”功能,波紋散熱片的彈性可補償因溫度升降而引起的變壓器油體積的變化。因此全密封變壓器沒有儲油柜,降低了變壓器整體高度;變壓器在封裝時采用真空注油工藝,完全去除了變壓器中的潮氣,變壓器油不與空氣接觸。有效地防止氧氣和水分侵入變壓器而導致變壓器絕緣性能下降和變壓器油老化的可能,因此不用定期進行油樣試驗;

使用條件

● 海拔高度:不超過1000m;
● 環境溫度:-40℃~+40℃;
注:訂購本產品超出上述條件規定時,請與本公司協商。

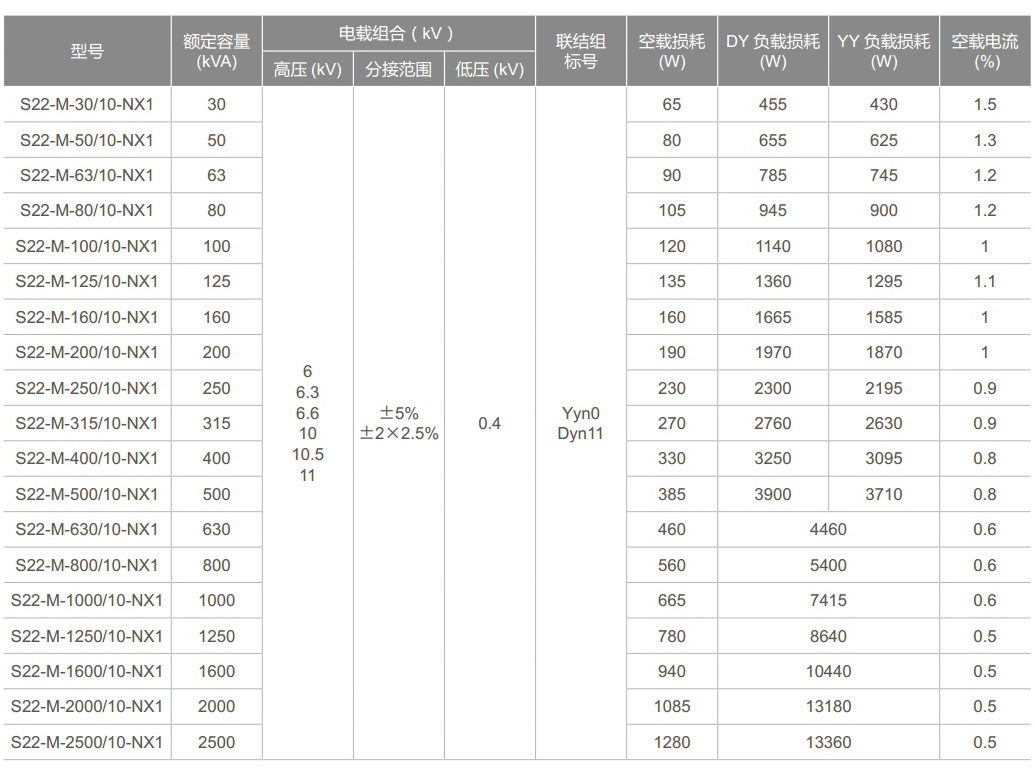

技術參數

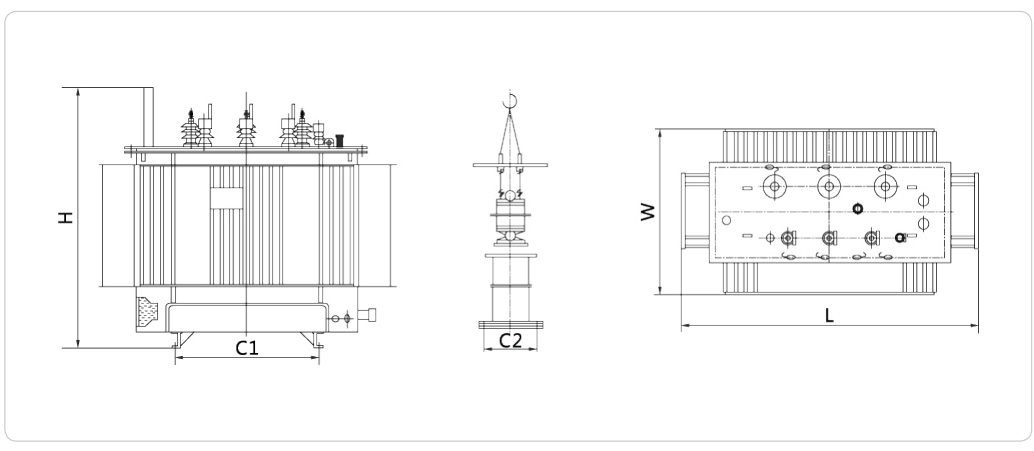

外形及安裝尺寸

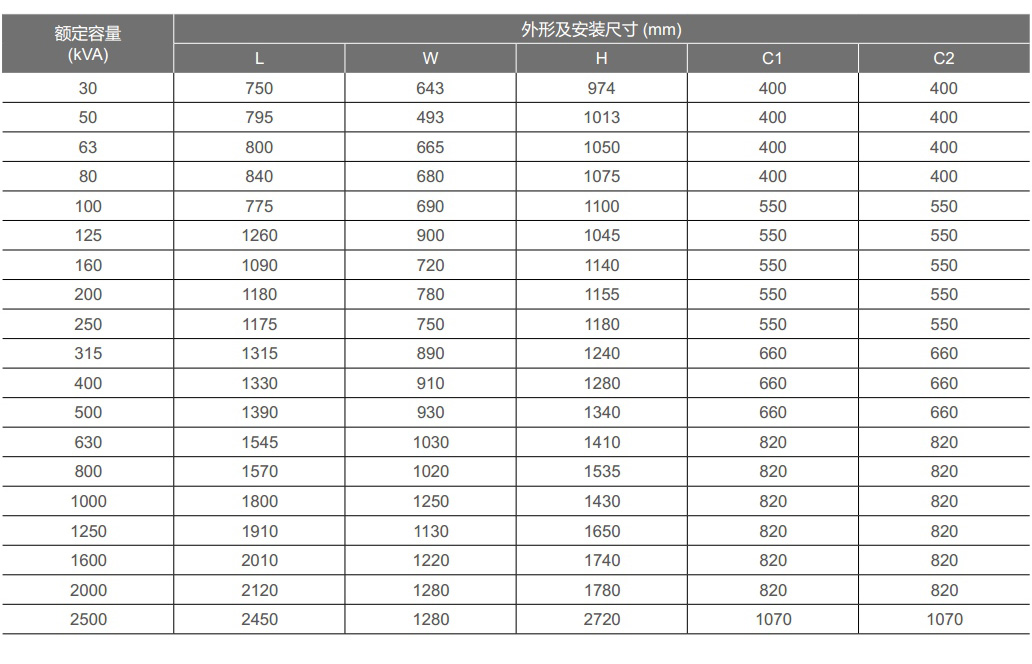

安裝尺寸


訂貨須知

訂貨時應提供產品型號、額定容量、高低壓額定電壓及高壓分接范圍、相數、頻率、聯結組標號。

聯系方式
浙江長征電氣股份有限公司
地址:浙江省樂清市樂清經濟開發區緯十六路159號
服務熱線:400-826-9123
