型號及其含義

?

1、周圍空氣溫度為 -5℃ ~+40℃，且 24h 的平均值不超過 +35℃（特殊訂貨的除外）；
2、安裝地點的海拔不超過 2000m；
3、安裝地點的空氣相對濕度在最高溫度為 +40℃時不超過 50%；在較低溫皮下可以允許有較高的相對濕度，例如 20℃時達 90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施；
4、污染等級為 3 級；
5、斷路器主電路及欠電壓脫扣器線圈、電源變壓器初級線圈的安裝類別為Ⅳ，其余輔助電路、控制電路安裝類別為Ⅲ；
6、斷路器應按說明書安裝要求安裝。斷路器的垂直斜度不超過 5°；
7、斷路器安裝在柜體小室內，防護等級達 IP40；加裝門框，防護等級達 IP54。

?結構簡介

?

結構特點

主要技術指標

?

智能型控制器的選擇

?◇ 智能型控制器按功能分有四種類型：
 2M 電流數碼管顯示，按鍵調整；
 2H 電流數碼管顯示，按鍵調整，可通訊；
 3M 電流液晶屏顯示，按鍵調整；
 3H 電流液晶屏顯示，按鍵調整，可通訊；

◇ CZW1-2M

?
?◇ CZW1-2H

?◇ CZW1-3M

?◇ CZW1-3H

?智能型控制器特性

?◇ 過電流保護特性

?    過電流保護由相線過電流保護和中性線過電流保護（三扭斷路器無）組成，相線過電流保護電流、時間參數一般由制造廠用戶訂貨要求整定 ( 用戶自已也可自行整定）；中性線過電流保護電流、時間參數按比例自動跟蹤相線整定值。比例數由用戶選擇，即 N 極額定電流為50% 或 100%In 兩種。

?◇ 接地故障保護 ( 可關斷 - OFF)

?◇ 負載監控

◇ 過載長延時反時限動作特性

?

◇ 短路短延時動作特性
在低倍數電流時為反時限特性：當過載電流大于 8lr1 時自動轉換為定時限特性。短延時 l2t 特性可“OFF”．此時呈定時限特性。
?

◇ 短路瞬時動作特性 ( 可 OFF)

◇ 接地故障保護電路

????

◇ 負載監控動作特性 (M、H 型配置，選項 )

?

?◇ 如用戶訂貨時無特殊要求，智能控制器出廠整定值按如下配置：?

◇ 顯示功能

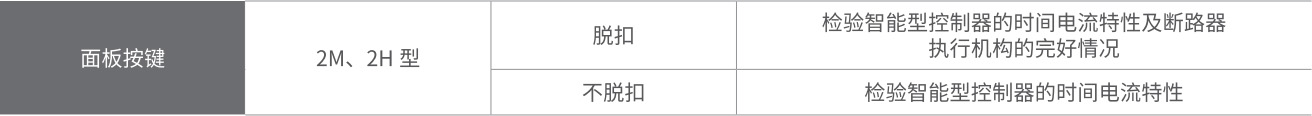

?◇ 試驗功能

?◇ 報警及指示功能

?◇ MCR 功能

斷路器在合閘過程中或控制器在通電初始化時，遇到短路短延時故障能立即轉為瞬時分閘。

◇ 故障記憶功能（2M、2H、3M、3H 型配置）

?斷路器遇故障分?jǐn)嗪?，智能控制器能顯示出故障類別、故障相序及故障電流值、分?jǐn)鄤幼鲿r(shí)間值。

?

斷路器功耗及降容系數

?◇ 功耗 ( 環境溫度 +40℃ )?

CZW1-2000 三極 360VA
CZW1-3200 三極 900VA
CZW1-4000 三極 1225VA
CZW1-6300 三極 1250VA

CZW1-2000 四極 420VA
CZW1-3200 四極 1220VA
CZW1-4000 四極 1240VA
?
?降容系數

?注：周圍空氣溫度與允許持續工作電流關系（在各種環境溫度下，實測斷路器進出線端溫度達到 110℃為基準）。

?

接地故障保護電路

?

電器附件

直流電源模塊（智能控制器附件）

?

用于智能控制器電壓為直流 220V 時．通過該模塊提供給智能控制器作輔助電源。

1、欠電壓脫扣器由脫扣器線圈和控制單元組成；
2、欠電壓脫扣器動作分為瞬時動作和延時動作兩種；
3、 欠電壓延時脫扣器延時時間常規分 0.3s、1s、3s、5s 四種．5s 以上，由用戶與工廠協商解決 ,延時準確度 ±10%；
4、在 1/2 延時時間內，主電路電源電壓恢復到 85%Ue 及以上時，斷路器不斷開。
?

◇ 欠電壓脫扣器

?特性

◇ 貯能結束后，合閘電磁鐵能使操作機構的貯能彈簧力瞬間釋放，使斷路器快速閉合。?

◇ 合閘電磁鐵

??特性

◇ 可遠距離操縱使斷路器斷開

◇ 分勵脫扣器

?

特性

?

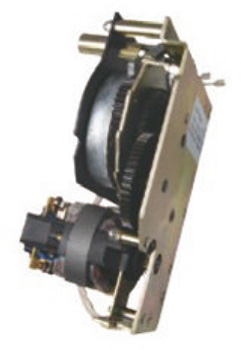

◇ 電動操作機構

?

斷路器具有電動機貯能及自動再貯能功能；
斷路器也可手動貯能。

特性

?◇ 輔助觸頭

?額定值

注：輔助觸頭標準型式默認為 4 組轉換觸頭，特殊型式為 4 常開 4 常閉、5 常開 5 常閉、6 常開 6 常閉、常開 3 常閉。

機械附件

◇ “分閘”鎖定裝置

    “分閘”鎖定裝置可將斷路器（抽屜式或固定式）的斷開按鈕鎖定在按下位置上，此時，斷路器不能進行閉合操作；
    用戶選裝后，工廠提供鎖和鑰匙
    一臺斷路器配獨立的鎖和鑰匙；
    二臺斷路器配二把相同的鎖和一把鑰匙；
    三臺斷路器配三把相同的鎖和二把相同的鑰匙；
    五臺斷路器五把鎖和三把鑰匙 (A 鑰匙可操作 A、AB 鎖；B 鑰匙操作 AB、B、BC 鎖；C 鑰匙可操作 BC、C 鎖 )
?

?◇ 抽屜式斷路器“分離”位置鎖定掛器

?

    抽屜式斷路器處于“分離”位置時，可拔出鎖桿用掛鎖來鎖定，鎖定后斷路器無法搖至“試驗”或“連接”位置；
    掛鎖用戶自備。?

◇ “按鈕”鎖定鎖定

    “按鈕”鎖定裝置可將按鈕鎖定，此時，斷路器不能進行手動“分”、“合”操作。
    掛鎖用戶自備。
?

?◇ 兩臺平放抽屜式斷路器的鋼纜聯鎖或兩臺疊裝抽屜式斷路器的聯桿聯鎖
（聯桿聯鎖的底板開孔尺寸參見三臺斷路器的開孔尺寸）
?

三臺疊裝抽屜式斷路器的聯桿聯鎖

?

?

外形尺寸及安裝尺寸

?◇ CZW1-2000 外形及安裝尺寸圖（抽屜式）

?◇ CZW1-2000 外形及安裝尺寸圖（固定式）

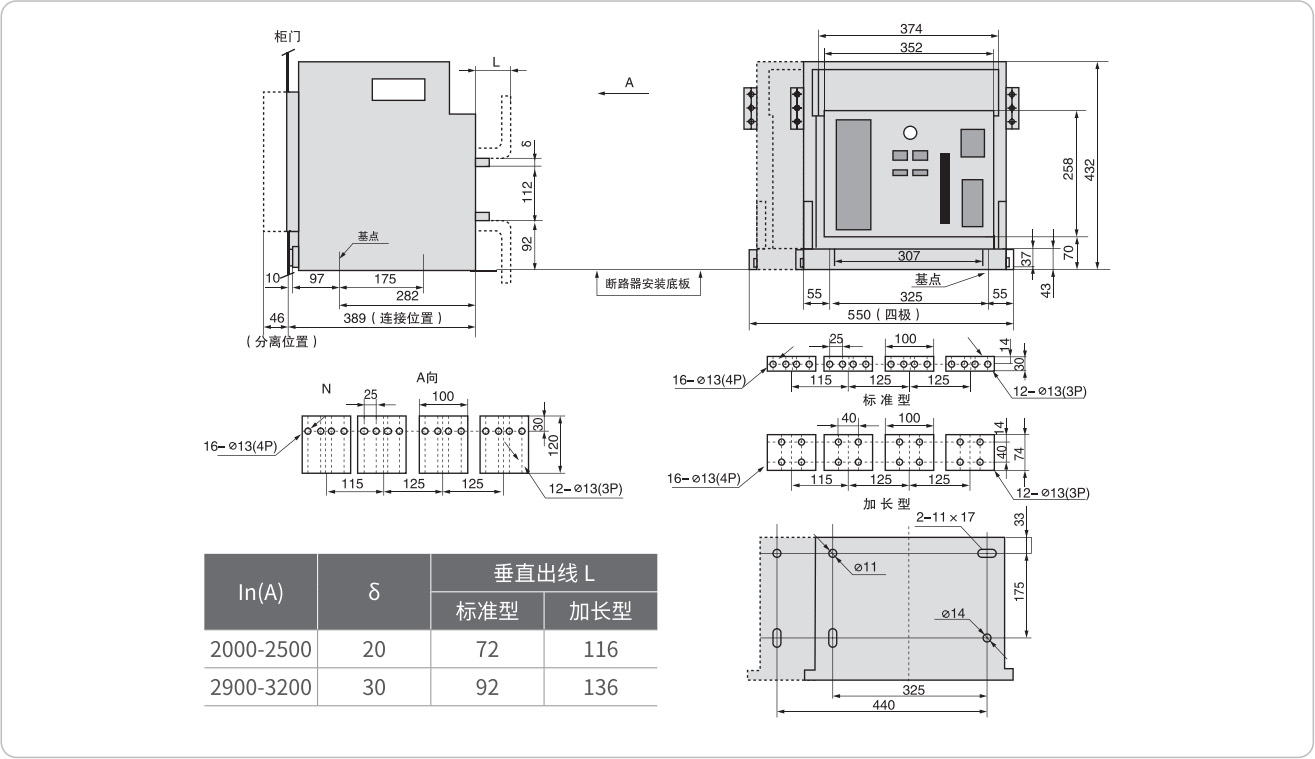

?◇ CZW1-3200 外形及安裝尺寸圖（抽屜式）

?

◇ CZW1-3200 外形及安裝尺寸圖（固定式）

?

◇ CZW1-4000/3 外形及安裝尺寸圖（抽屜式）

?

◇ CZW1-4000/4 外形及安裝尺寸圖（抽屜式）

?

◇ CZW1-6300(In=4000A,5000A) 外形及安裝尺寸圖（抽屜式）

?◇ CZW1-6300(In=6300A,3P) 外形及安裝尺寸圖（抽屜式）

?

◇ CZW1-6300(In=6300A,4P) 外形及安裝尺寸圖（抽屜式）

?

斷路器門框孔尺寸

?◇ CZW1-2000、CZW1-4000/4 門框尺寸及安裝、孔距圖

?◇ CZW1-3200-6300(4000/4 除外 ) 門框尺寸及安裝、孔距圖

?安裝使用

斷路器安裝使用

◇ 安裝前先檢查斷路器的規格是否符合訂貨娶求。并以 1000v 兆歐表檢查斷路器絕緣電阻，在周圍介質溫度 20±5℃和相對濕度 50%-70%應不小于 10MΩ。??

?◇ 安裝完畢，并按有關接線圖接妥二次線后，對抽屜式斷路器應抽出兩側導軌，將斷路器本體可靠放入導軌中，推動斷路器本體至分離位置，將搖手柄插入進出裝置孔內，順時針搖動手柄至試驗位置，應進行下列操作試驗。

    (a) 檢查欠電壓脫扣器、分勵脫扣器、合閘電磁鐵、電動貯能機構及智能型控制器，外接輔助電源的額定電壓與所接電源電壓是否相符。然后接通二次回路（此時欠電壓脫扣器應吸合）。

    (b) 斷路器貯能分手動及電動兩種。對手動貯能需上下扳動面板上手柄直聽到?！斑青甭?，面板上顯示“貯能”．即貯能結束。對電動貯能機構操作．亦聽到“咔嗒”聲，面板上顯示“貯能”即貯能結束。

        此時按“I”按鈕或用合閘電磁鐵通電，均可使斷路器可靠閉合，電動貯能操作機構自動再貯能。?
?    (c) 斷路器閉合后．無論用欠電壓脫扣器、分勵脫扣器、面板上的“○”按鈕或智能型控制器的脫扣試驗。均應使斷路器斷開。

◇ 按上述操作試驗過后，使用搖手柄繼續順時針轉動，推進過程斷路器自動脫扣處于分?jǐn)酄顟B(tài)，當斷路器本體與抽屜座完全接通后，聽到兩聲“嗒嗒“響，搖手柄指示在“連接”位置，此時斷路器處于待工作狀態。

警告：強干擾源遠離斷路器 1000mm 以上。

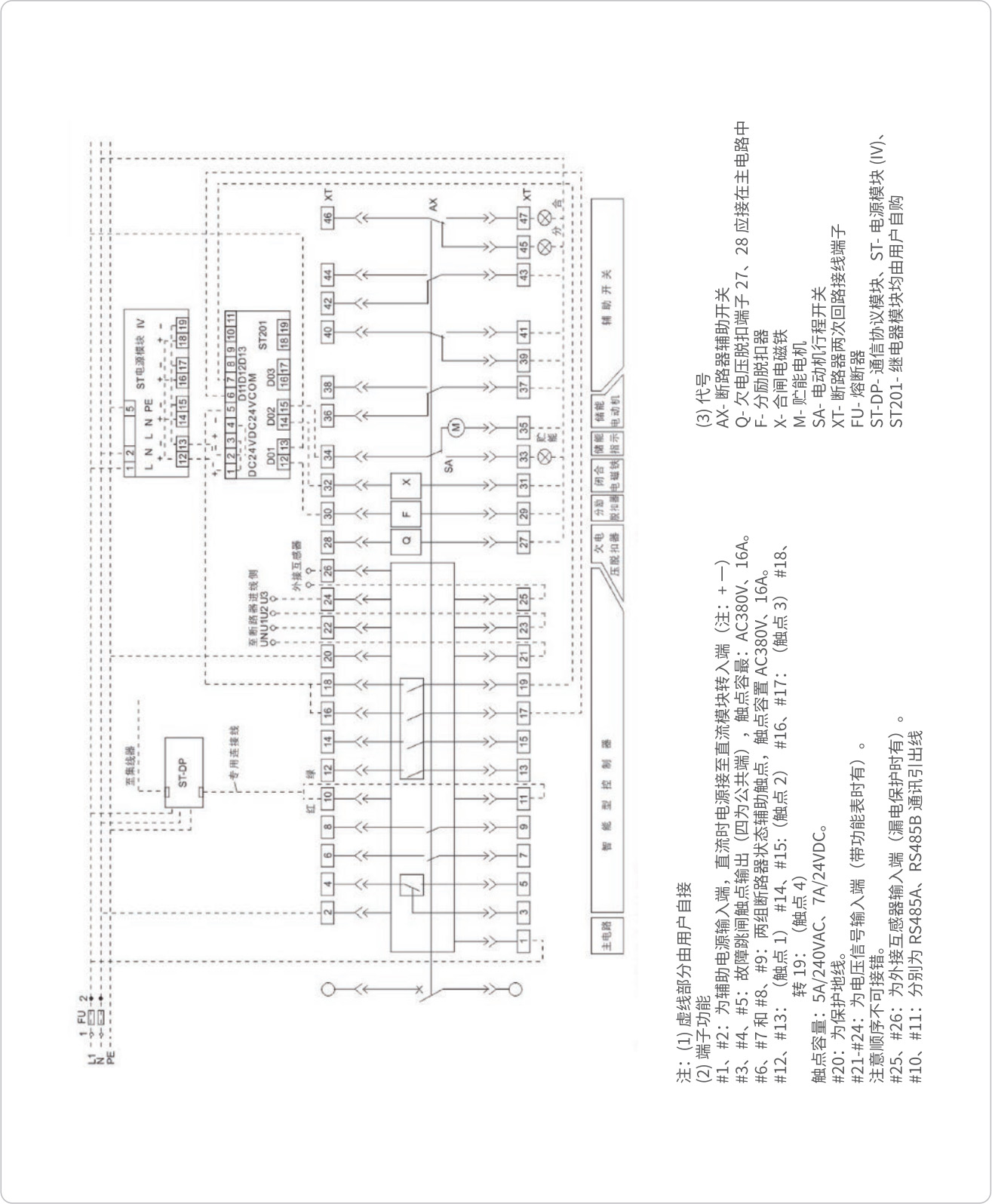

?◇ 配 2M、2H 智能控制器的斷路器二次回路接線圖（輔助開關由四組轉換觸頭組成）

?

?◇ 配 2M、2H 智能型控制器的斷路器二次回路接線圖（輔助開關由四常開四常閉觸頭組成）

?

?◇ 配 2M、2H 智能型控制器的斷路器二次回路接線圖（輔助開關由二常開六常閉觸頭組成）

?
?

◇ H 型智能控制器二次回路接線圖

?

◇ 單路受電操作回路

?

◇ 雙路受電自投操作回路

?
